サーキットブレーカBCW型(モータ保護兼用)

サーキットブレーカは、安全ブレーカと同じ仕様で呼び方が違うタイプ

分電盤から各部屋へ続く回路毎に取り付けられているもので、一番使用頻度の高いブレーカです。

サーキットブレーカ　30AF・50AF・60AF

フ レ ー ム		30AF		50AF		60AF
外観 及び 寸法
極 数 素 子 数		2P2E	3P3E	2P2E	3P3E	2P2E	3P3E
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番
1.4Ａ	0.2kW	－	BCW3014	－	－	－	－
2Ａ	0.1kW	BCW22	－	－	－	－	－
2.5Ａ	0.4kW	－	BCW3025	－	－	－	－
3.2Ａ	0.2kW	BCW2032	－	－	－	－	－
4Ａ	(0.1kW)	BCW24	－	－	－	－	－
	0.75kW	－	BCW34	－	－	－	－
5Ａ	0.4kW	BCW25	－	－	－	－	－
5.5Ａ	1.0kW	－	BCW3055	－	－	－	－
6.3Ａ	(0.2kW)	BCW2063	－	－	－	－	－
7.1Ａ	1.5kW	－	BCW3071	－	－	－	－
8Ａ	0.75kW	BCW28	－	－	－	－	－
9Ａ	1.9kW	－	BCW39	－	－	－	－
10Ａ	(0.4kW)	BCW210	－	－	－	－	－
	2.2kW	－	BCW310	－	－	－	－
15Ａ	(0.75kW)	BCW215	－	－	－	－	－
	3.7kW	－	BCW315	－	－	－	－
20Ａ	－	BCW220	BCW320	BCW2201	BCW3201	－	－
25Ａ	5.5kW	－	BCW325	－	－	－	－
30Ａ	－	BCW230	－	BCW 2301	－	－	－
	7.5kW	－	BCW330	－	BCW3301	－	－
32Ａ	－	－	－	BCW2321	－	－	－
40Ａ	－	－	－	BCW240	BCW340	BCW2401	BCW3401
50Ａ	－	－	－	BCW250	－	BCW2501	－
	11kW	－	－	－	BCW350	－	BCW3501
60Ａ	－	－	－	－	－	BCW260	－
	15kW	－	－	－	－	－	BCW360
相 線 式		1φ2W	3φ3W、1φ3W	1φ2W	3φ3W、1φ3W	1φ2W	3φ3W、1φ3W
定格電流・遮断電流(sym)		AC415V 1.5kA AC200V 2.5kA AC100V 2.5kA		AC415V 1.5kA AC200V 2.5kA AC100V 2.5kA		AC415V 2.5kA AC200V 5kA AC100V 5kA

サーキットブレーカ　100AF・125AF・150AF

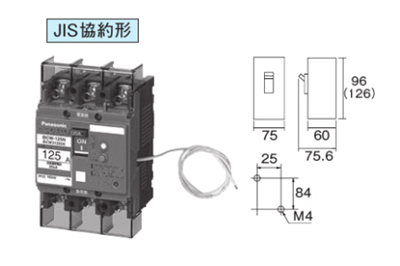

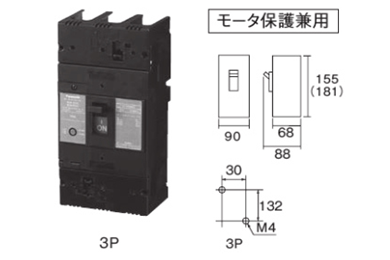

フ レ ー ム		100AF		125AF		150AF(BCW-150C)
外観 及び 寸法
極 数 素 子 数		2P2E	3P3E	2P2E	3P3E	3P3E
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番
60Ａ	－	BCW2601K	－	－	－	－
	15kW	－	BCW3601K	－	－	－
75Ａ	－	BCW275K	－	－	－	－
	19kW	－	BCW375K	－	－	－
100Ａ	－	BCW2100K	－	－	－	－
	22kW	－	BCW3100K	－	－	－
120Ａ	－	－	－	－	BCW3120K	－
125Ａ	－	－	－	BCW2125K	－	－
	30kW	－	－	－	BCW3125K	BCW31251C
150Ａ	37kW	－	－	－	－	BCW3150C
相 線 式		1φ2W	3φ3W、1φ3W	1φ2W	3φ3W、1φ3W	3φ3W、1φ3W
定格電流・遮断電流(sym)		AC415V 5kA AC200V 25kA AC100V 25kA		AC415V 5kA AC200V 25kA AC100V 25kA		AC415V 10kA AC200V 35kA AC100V 35kA

サーキットブレーカ　225AF・250AF・400AF

フ レ ー ム		225AF		250AF		400AF
外観 及び 寸法
極 数 素 子 数		2P2E	3P3E	2P2E	3P3E	2P2E	3P3E
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番
125Ａ	－	BCW21252C	－	－	－	－	－
	30kW	－	BCW31252C	－	－	－	－
150Ａ	－	BCW21501C	－	－	－	－	－
	37kW	－	BCW31501C	－	－	－	－
175Ａ	－	BCW2175C	－	－	－	－	－
	45kW	－	BCW3175C	－	－	－	－
200Ａ	－	BCW2200C	BCW3200C	－	－	－	－
225Ａ	－	BCW2225C	－	－	－	－	－
	55kW	－	BCW3225C	－	－	－	－
250Ａ	－	－	－	BCW2250C	BCW3250C	BCW22501K	BCW32501K
300Ａ	－	－	－	－	－	BCW23001K	BCW33001K
350Ａ	－	－	－	－	－	BCW2350K	BCW3350K
400Ａ	－	－	－	－	－	BCW2400K	BCW3400K
相 線 式		1φ2W	3φ3W、1φ3W	1φ2W	3φ3W、1φ3W	1φ2W	3φ3W、1φ3W
定格電流・遮断電流(sym)		AC415V 25kA AC200V 50kA AC100V 50kA		AC415V 25kA AC200V 50kA AC100V 50kA		AC415V 25kA AC200V 50kA AC100V 50kA

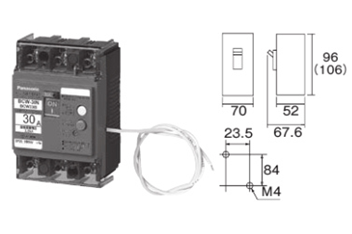

サーキットブレーカBCW-N型(単相３線専用)

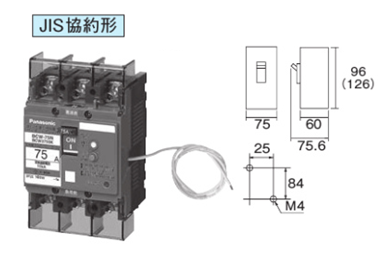

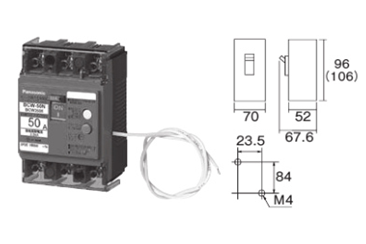

サーキットブレーカ　30AF・50AF・60AF・75AF

フ レ ー ム	30AF	50AF	60AF	75AF
外観 及び 寸法
極 数 素 子 数	3P2E	3P2E	3P2E	3P2E
ブレーカ容量	品　番	品　番	品　番	品　番
20Ａ	BCW3205	BCW32015	－	－
30Ａ	BCW3305	BCW33015	－	－
40Ａ	－	BCW3405	BCW34015	－
50Ａ	－	BCW3505	BCW35015	－
60Ａ	－	－	BCW3605	－
75Ａ	－	－	－	BCW3755K
相 線 式	1φ3W		1φ3W
定格電流・遮断電流(sym)	AC100/200V専用(単3) 2.5kA		AC100/200V専用(単3) 5kA	AC100/200V専用(単3) 10kA

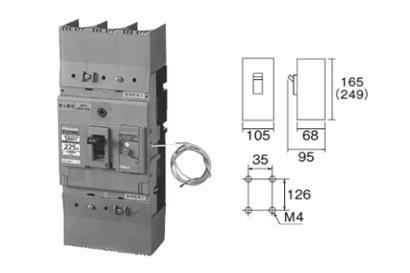

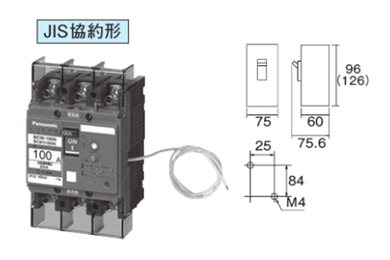

サーキットブレーカ　100A・125AF・225AF・250AF

フ レ ー ム	100AF	125AF	225AF	250AF
外観 及び 寸法
極 数 素 子 数	3P2E	3P2E	3P3E	3P3E
ブレーカ容量	品　番	品　番	品　番	品　番
60Ａ	BCW36015K	－	－	－
75Ａ	BCW37515K	－	－	－
100Ａ	BCW31005K	－	－	－
120Ａ	－	BCW31205K	－	－
125Ａ	－	BCW31255K	BCW31252C5	－
150Ａ	－	－	BCW31501C5	－
175Ａ	－	－	BCW3175C5	－
200Ａ	－	－	BCW3200C5	－
225Ａ	－	－	BCW3225C5	－
250Ａ	－	－	－	BCW3250C5
相 線 式	1φ3W		1φ3W
定格電流・遮断電流(sym)	AC100/200V専用(単3) 25kA		AC100/200V専用(単3) 50kA

漏電ブレーカBJW型＜O.C付＞(モータ保護兼用)

漏電ブレーカは基本的にはサーキットブレーカと同じですが、機器や配線からの電気の漏れに対して安全に保たれているタイプのブレーカです。

電路は常に絶縁の状態にしておく必要がありますが、絶縁の機能が低下した場合に電流が外部に漏れてしまうことがあり、そういった現象を止める役割があります。

ただ、15mA 30mA 100mA（mAはミリアンペア）と使う機器によっては正常でも電流が漏れるものもあるので、用途によって使い分けが必要になります。

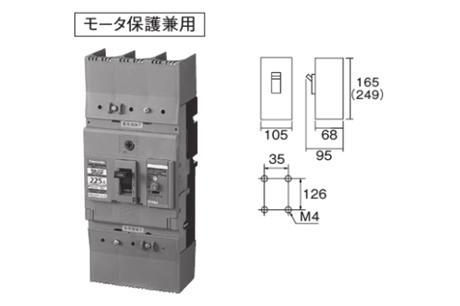

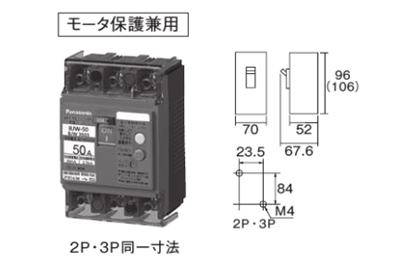

漏電ブレーカ　30AF・50AF

フ レ ー ム		30AF				50AF
外観 及び 寸法
極 数 素 子 数		2P2E	2P2E	3P3E	3P3E	2P2E	2P2E	2P2E	3P3E	3P3E	3P3E
感 度 電 流		15mA	30mA	15mA	30mA	15mA	30mA	100mA	15mA	30mA	100mA
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
1.4Ａ	0.2kW	－	－	BJW30142	BJW30143	－	－	－	－	－	－
2Ａ	0.1kW	BJW222	BJW223	－	－	－	－	－	－	－	－
2.5Ａ	0.4kW	－	－	BJW30252	BJW30253	－	－	－	－	－	－
3.2Ａ	0.2kW	BJW20322	BJW20323	－	－	－	－	－	－	－	－
4Ａ	(0.1kW)	BJW242	BJW243	－	－	－	－	－	－	－	－
	0.75kW	－	－	BJW342	BJW343	－	－	－	－	－	－
5Ａ	0.4kW	BJW252	BJW253	－	－	－	－	－	－	－	－
5.5Ａ	1.0kW	－	－	BJW30552	BJW30553	－	－	－	－	－	－
6.3Ａ	(0.2kW）	BJW20632	BJW20633	－	－	－	－	－	－	－	－
7.1Ａ	1.5kW	－	－	BJW30712	BJW30713	－	－	－	－	－	－
8Ａ	0.75kW	BJW282	BJW283	－	－	－	－	－	－	－	－
9Ａ	1.9kW	－	－	BJW392	BJW393	－	－	－	－	－	－
10Ａ	(0.4kW)	BJW2102	BJW2103	－	－	－	－	－	－	－	－
	2.2kW	－	－	BJW3102	BJW3103	－	－	－	－	－	－
15Ａ	(0.75kW)	BJW2152	BJW2153	－	－	－	－	－	－	－	－
	3.7kW	－	－	BJW3152	BJW3153	－	－	－	－	－	－
20Ａ	－	BJW2202	BJW2203	BJW3202	BJW3203	BJW22021	BJW22031	－	BJW32021	BJW32031	－
25Ａ	5.5kW	－	－	BJW3252	BJW3253	－	－	－	－	－	－
30Ａ	－	BJW2302	BJW2303	－	－	BJW23021	BJW23031	－	－	－	－
	7.5kW	－	－	BJW3302	BJW3303	－	－	－	BJW33021	BJW33031	－
40Ａ	－	－	－	－	－	－	BJW2403	BJW2404	－	BJW3403	BJW3404
50Ａ	－	－	－	－	－	－	BJW2503	BJW2504	－	－	－
	11kW	－	－	－	－	－	－	－	－	BJW3503	BJW3504
相 線 式		1φ2W		3φ3W、1φ3W		1φ2W			3φ3W、1φ3W
定格電流・遮断電流(sym)		AC100/200V両用 2.5kA		AC100/200V両用 2.5kA		AC100/200V両用 2.5kA			AC100/200V両用 2.5kA

漏電ブレーカ　60AF・75AF

フ レ ー ム		60AF				75AF
外観 及び 寸法
極 数 素 子 数		2P2E	2P2E	3P3E	3P3E	2P2E	2P2E	3P3E	3P3E
感 度 電 流		30mA	100mA	30mA	100mA	30mA	100/200/500mA切替	30mA	100/200/500mA切替
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
40Ａ	－	BJW24031	BJW24041	BJW34031	BJW34041	－	－	－	－
50Ａ	－	BJW25031	BJW25041	－	－	－	－	－	－
	11kW	－	－	BJW35031	BJW35041	－	－	－	－
60Ａ	－	BJW2603	BJW2604	－	－	－	－	－	－
	15kW	－	－	BJW3603	BJW3604	－	－	－	－
75Ａ	－	－	－	－	－	BJW2753K	BJW2759K	－	－
	19kW	－	－	－	－	－	－	BJW3753K	BJW3759K
相 線 式		1φ2W		3φ3W、1φ3W		1φ2W			3φ3W、1φ3W
定格電流・遮断電流(sym)		AC100-200V両用 5kA				AC100-200V両用 10kA

漏電ブレーカ　125AF・150AF

フ レ ー ム		125AF				150AF
外観 及び 寸法
極 数 素 子 数		2P2E	2P2E	3P3E	3P3E	3P3E	3P3E
感 度 電 流		30mA	100/200/500mA切替	30mA	100/200/500mA切替	30mA	100/200/500mA切替
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番
60Ａ	－	BJW26031K	BJW26091K	－	－	－	－
	15kW	－	－	BJW36031K	BJW36091K	－	－
75Ａ	－	BJW27531K	BJW27591K	－	－	－	－
	19kW	－	－	BJW37531K	BJW37591K	－	－
100Ａ	－	BJW21003K	BJW21009K	－	－	－	－
	22kW	－	－	BJW31003K	BJW31009K	－	－
120A	－	－	－	BJW31203K	BJW31209K	－	－
125Ａ	－	BJW21253K	BJW21259K	－	－	－	－
	30kW	－	－	BJW31253K	BJW31259K	BJW312531C	BJW312591C
150Ａ	37kW	－	－	－	－	BJW31503C	BJW31509C
相 線 式		1φ2W		3φ3W、1φ3W		3φ3W、1φ3W
定格電流・遮断電流(sym)		AC100-200V両用 25kA		AC100-200V両用 25kA		AC100-200V両用 35kA

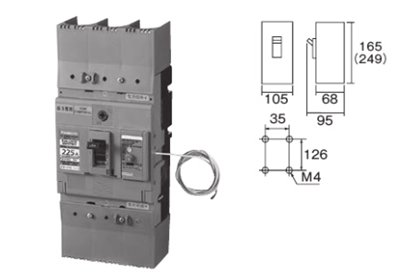

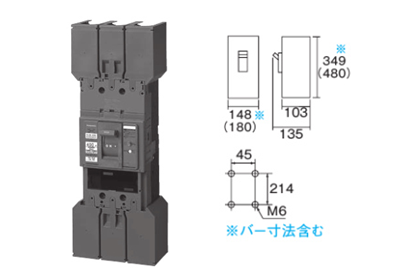

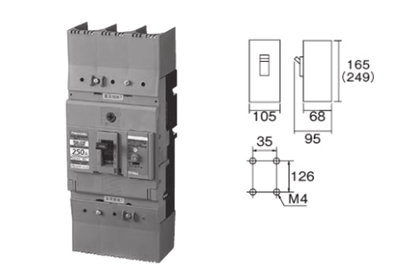

漏電ブレーカ　225AF・250AF・400AF

フ レ ー ム		225AF		250AF		400AF
外観 及び 寸法
極 数 素 子 数		3P3E	3P3E	3P3E	3P3E	3P3E	3P3E
感 度 電 流		30mA	100/200/500mA切替	30mA	100/200/500mA切替	30mA	100/200/500mA切替
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番
125Ａ	30kW	BJW312532C	BJW312592C	－	－	－	－
150Ａ	37kW	BJW315031C	BJW315091C	－	－	－	－
175Ａ	45kW	BJW31753C	BJW31759C	－	－	－	－
200Ａ	－	BJW32003C	BJW32009C	－	－	－
225Ａ	55kW	BJW32253C	BJW32259C	－	－	－	－
250Ａ	－	－	－	BJW32503C	BJW32509C	BJW325031K	BJW325091K
300Ａ	－	－	－	－	－	BJW330031K	BJW330091K
350Ａ	－	－	－	－	－	BJW33503K	BJW33509K
400Ａ	－	－	－	－	－	BJW34003K	BJW34009K
相 線 式		3φ3W、1φ3W		3φ3W、1φ3W		3φ3W、1φ3W
定格電流・遮断電流(sym)		AC100-200V両用 50kA		AC100-200V両用 50kA		AC100-200-415V共用(AC100/200V) AC415V 25kA AC200V 50kA AC100V 50kA

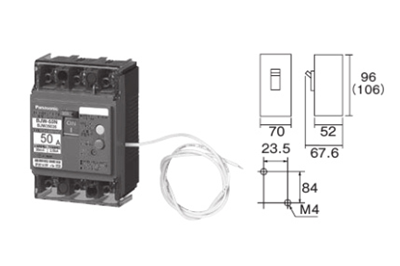

漏電ブレーカBJW-N型＜O.C付＞(単相３線式）

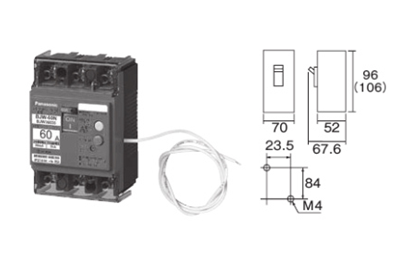

漏電ブレーカ　30AF・50AF・60AF

フレーム	30AF		50AF	60AF
外観 及び 寸法
極 数 素 子 数	2P2E	2P2E	3P2E	3P2E	3P2E
感 度 電 流	15mA	30mA	30mA	30mA	100mA
ブレーカ容量	品　番	品　番	品　番	品　番	品　番
20Ａ	BJW32025	BJW32035	－	－	－
30Ａ	BJW33025	BJW33035	－	－	－
40Ａ	－	－	BJW34035	BJW340315	BJW340415
50Ａ	－	－	BJW35035	BJW350315	BJW350415
60Ａ	－	－	－	BJW36035	BJW36045
相 線 式	1φ3W		1φ3W	1φ3W
定格電流・遮断容量(sym)	AC100/200V専用(単3) 2.5kA		AC100/200V専用(単3) 2.5kA	AC100/200V専用(単3) 5kA

漏電ブレーカ　75A・100A・125AF・225AF・250AF

フレーム	75AF		125AF		225AF	250AF
外観 及び 寸法
極 数 素 子 数	3P2E	3P2E	3P2E	3P2E	3P3E	3P3E
感 度 電 流	30mA	100/200/500mA切替	30mA	100/200/500mA切替	100/200/500mA切替	100/200/500mA切替
ブレーカ容量	品　番	品　番	品　番	品　番	品　番	品　番
60Ａ	－	－	BJW360315K	BJW360915K	－	－
75Ａ	BJW37535K	BJW37595K	BJW375315K	BJW375915K	－	－
100Ａ	－	－	BJW310035K	BJW310095K	－	－
120Ａ	－	－	－	BJW312095K	－	－
125Ａ	－	－	－	BJW312595K	BJW312592C5	－
150Ａ	－	－	－	－	BJW315091C5	－
175Ａ	－	－	－	－	BJW31759C5	－
200Ａ	－	－	－	－	BJW32009C5	－
225Ａ	－	－	－	－	BJW32259C5	－
250Ａ	－	－	－	－	－	BJW32509C5
相 線 式	1φ3W		1φ3W		1φ3W
定格電流・遮断容量(sym)	AC100/200V専用(単3) 10kA		AC100/200V専用(単3) 25kA		AC100/200V専用(単3) 50kA

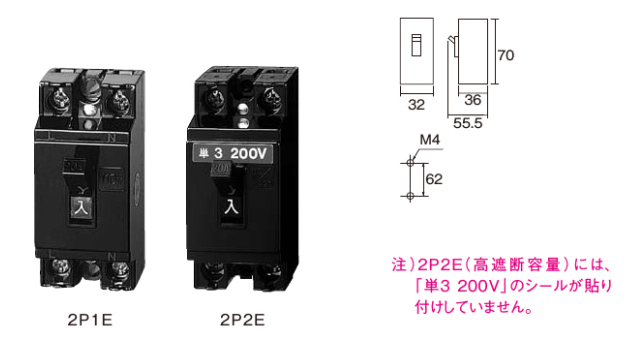

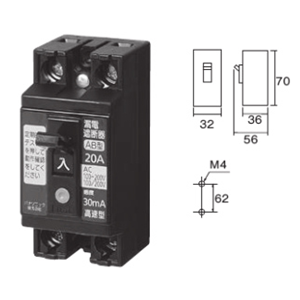

安全ブレーカHB・小型漏電ブレーカ(電灯・分岐用)

安全ブレーカHB・小型漏電ブレーカ(電灯・分岐用)

安全ブレーカは配線用遮断器の中でも、10A～30Aの小電流回路を保護するためのブレーカを指します。

住宅用分電盤の分岐回路で多用され、定格遮断容量は配線用遮断器よりも小さく1.5kAまでが保護範囲となります。

※　高遮断タイプのような例外もあります

また、小型漏電ブレーカは、文字通りよりコンパクトな小型サイズのブレーカで安全ブレーカと同じサイズに統一されたタイプもあります。

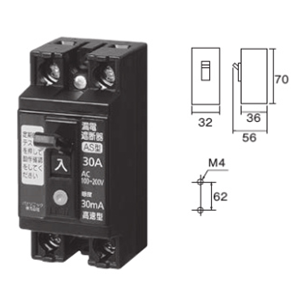

分　　類	安全ブレーカ		小型漏電ブレーカ			小型漏電ブレーカ			小型漏電ブレーカ
フ レ ー ム	30AF		30AF(O.Cなし)漏電保護用			30AF(O.C付)			30AF(O.C付)
外観 及び 寸法
極 数 素 子 数	2P1E	2P2E	2P0E	2P0E	2P0E	2P1E	2P1E	2P1E	2P2E	2P2E	2P2E
感 度 電 流	－	－	10mA	15mA	30mA	10mA	15mA	30mA	10mA	15mA	30mA
ブレーカ容量	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
6.0Ａ	BS11106	BS20206	－	－	－	－	－	－	－	－	－
10Ａ	BS1110	BS2020	－	－	－	－	－	－	－	－	－
15Ａ	BS1111	BS2021	－	－	－	BJS1511N	BJS1521N	BJS1531N	BJS1512N	BJS1522N	BJS1532N
20Ａ	BS1112	BS2022	－	－	－	BJS2011N	BJS2021N	BJS2031N	BJS2012N	BJS2022N	BJS2032N
30Ａ	BS1113	BS2023	BJS3010N	BJS3020N	BJS3030N	BJS3011N	BJS3021N	BJS3031N	BJS3012N	BJS3022N	BJS3032N
相 線 式	－		1φ2W(単相２線式)			1φ2W(単相２線式)			1φ2W(単相２線式)・1φ3W(単相３線式)
定格電流・遮断電流(sym)	6A・10A： AC100V 1.0kA 15A・20A・30A： AC100/200V 1.5kA		AC100/100V両用 (定格時間電流1.5kA)			AC100V専用 1.5kA			AC100-100/200-200V共用 1.5kA(200V 1kA)
