商品詳細

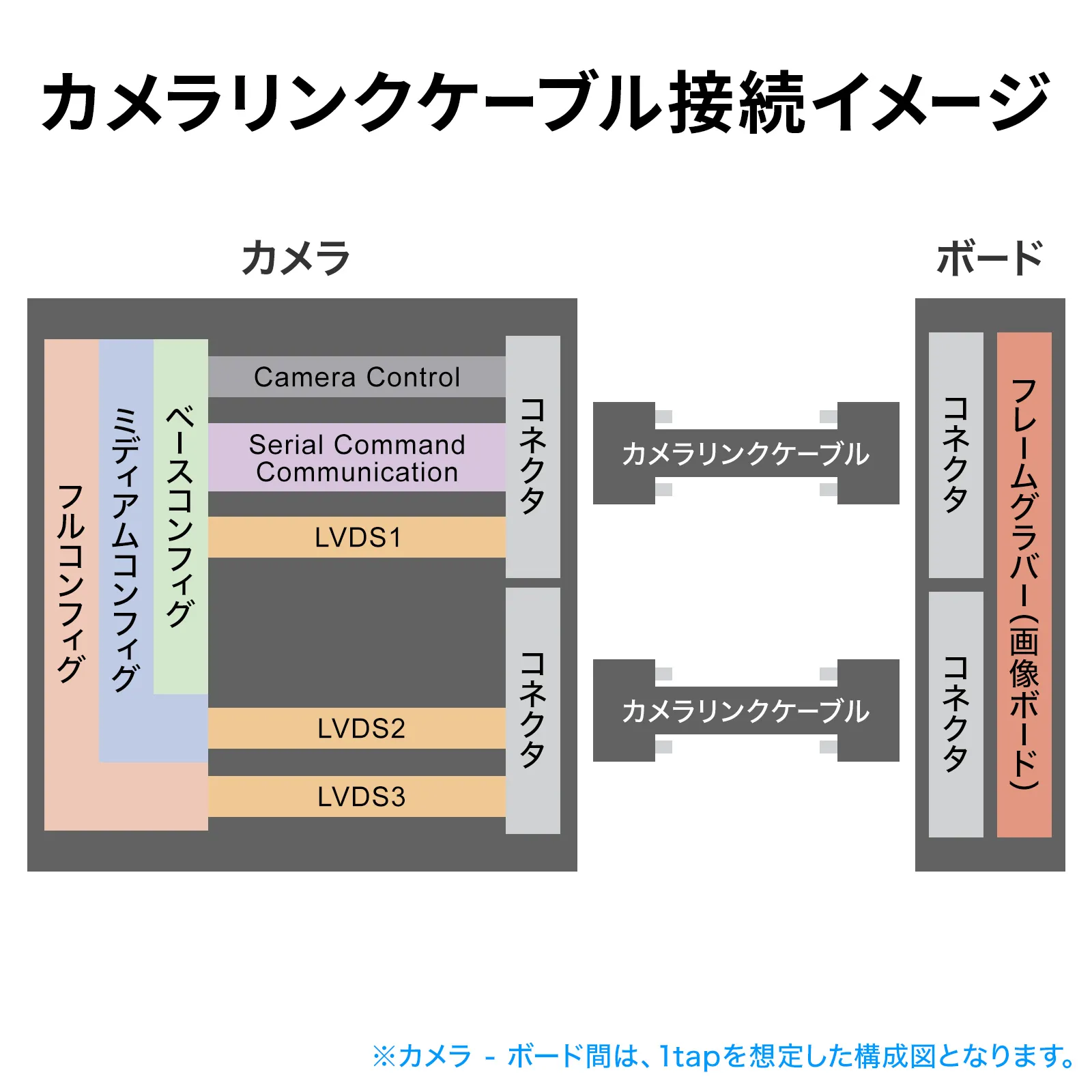

【｢Camera Link｣インターフェース規格対応、カメラリンクPoCLロボットケーブル。】●CCDカメラとフレームグラバー間の接続に使用される「Camera Link」インターフェイス規格対応のケーブルです。

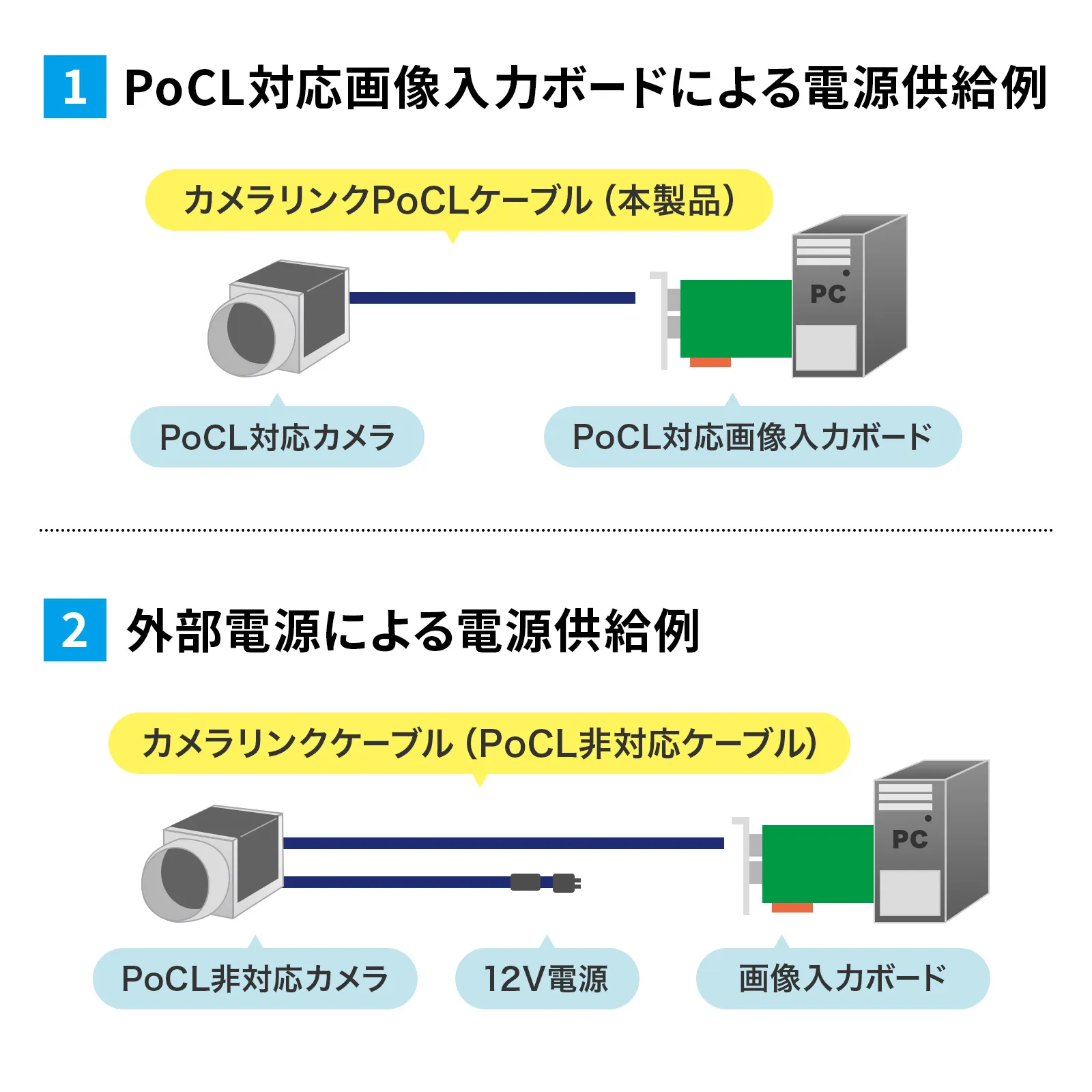

●PoCL（Power over Camera Link）対応のカメラと接続することで電源供給も可能です。
●耐屈曲性を有しており、可動するカメラに対応します。
●従来品のロボットケーブルに比べ、仕上がり外径を2.3mm細くすることで機器内部の取り回し易さを実現します。
●サイドスクリューロックネジにより確実な固定を実現します。
●工場の製造ラインにおいて商品のパッケージや電子部品などの外観検査用可動式カメラとの接続に使用できます。
■ケーブル長:1m
■カラー:ブラック
ブラック(つや消し）

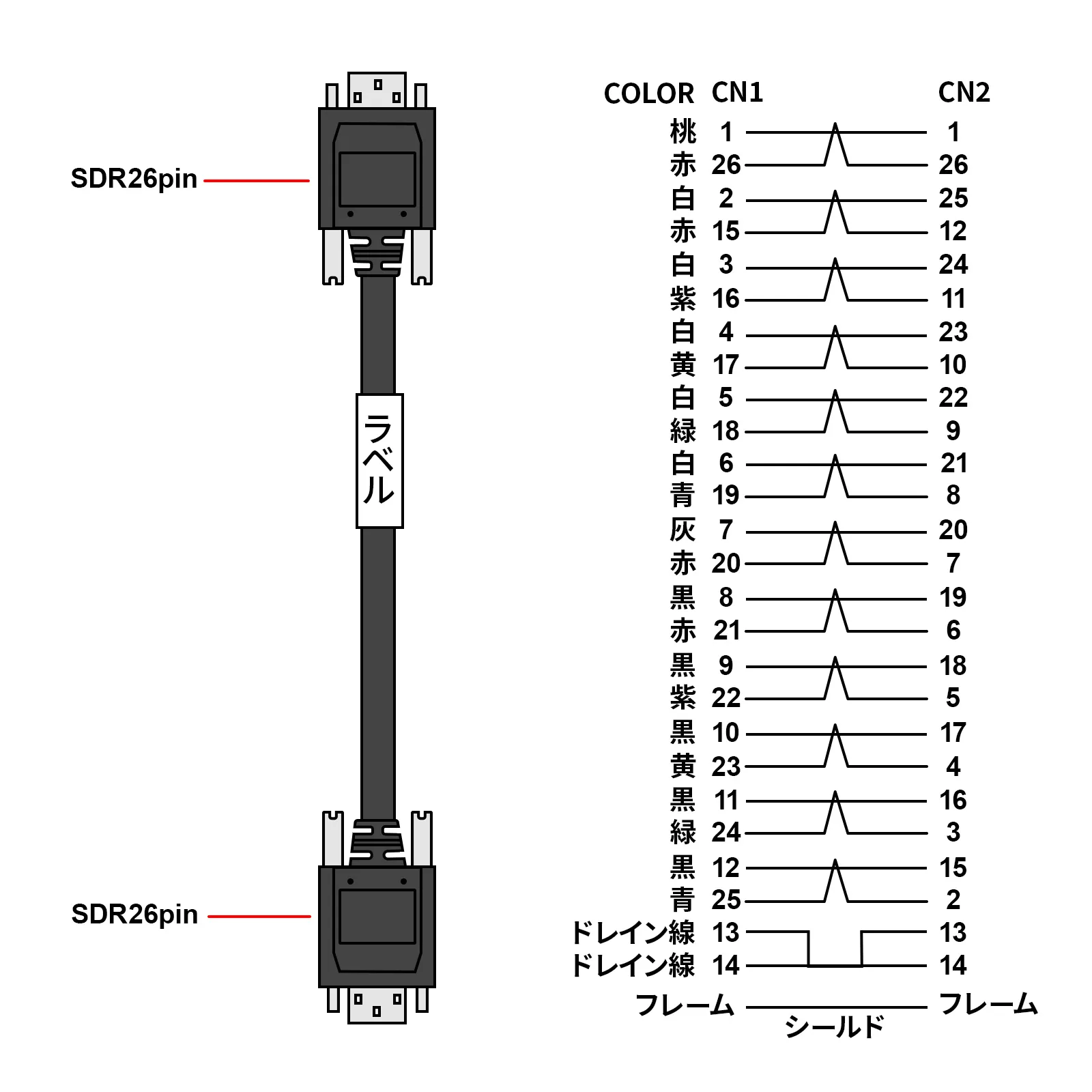

■コネクタ形状:SDR26pinオス-SDR26pinオス
固定ネジ：SDR…M2
■ケーブル導体:30AWG
■ケーブル直径:6.9mm
■検査:100%導通検査
■対応環境（機器）:Camera Linkインターフェイス規格対応の機器
■特性インピーダンス:100Ω
100±10Ω
■形状仕様タイプ:その他
■ケーブル芯数:26芯
UL20276
■ケーブル規格：UL20276
■ケーブル定格：30V 80度
■導体：AWG30(19/0.06)
■ジャケット：耐熱PVC（ブラック：つや消し）
■対間伝搬遅延時間差：50ps/m MAX
■対内伝搬遅延時間差：50ps/m MAX
■遅延時間(Time delay)：4.5±0.3ns/m
■許容曲げ半径：55.2mm
■Camera Link：Base/Medium/Full Configuration

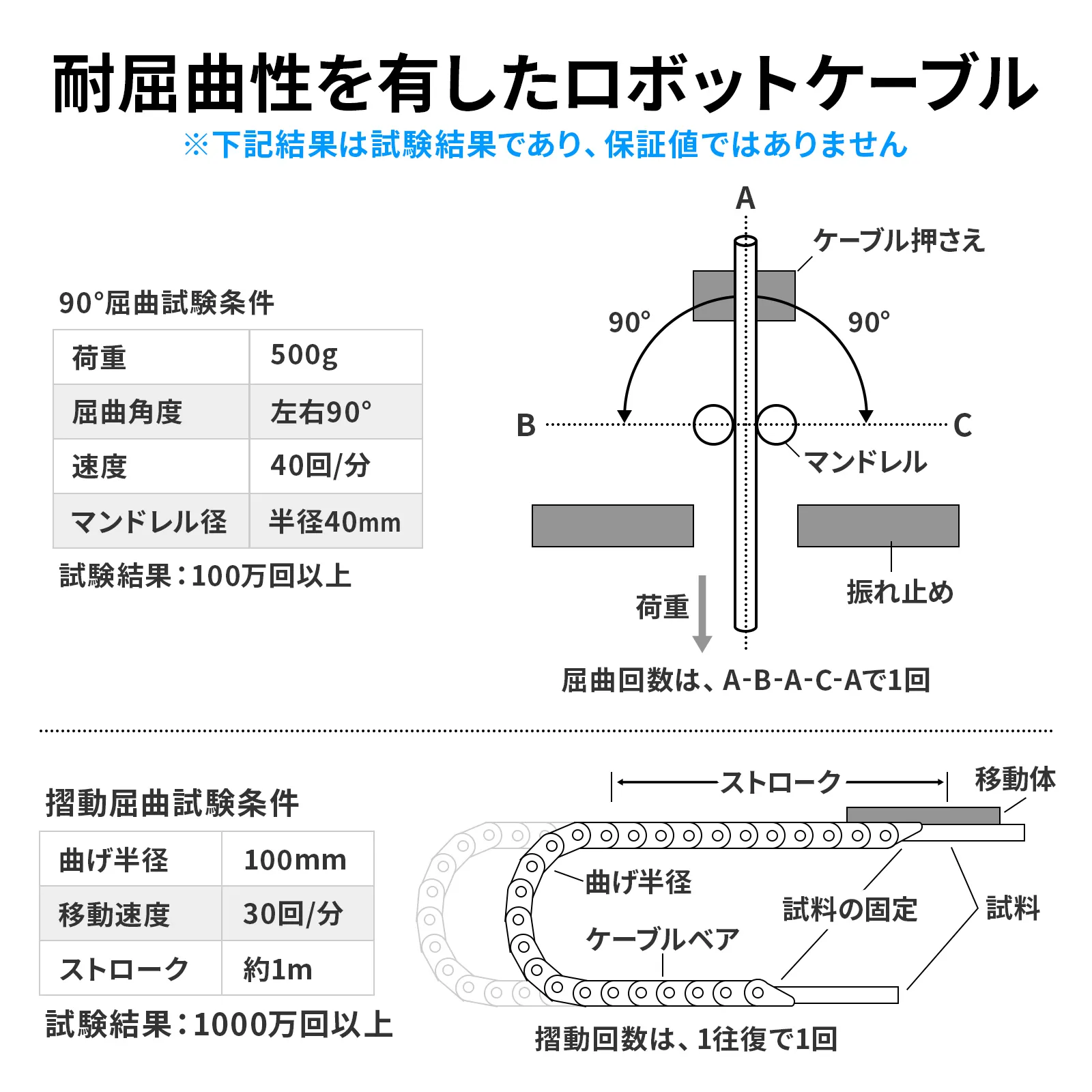

■屈曲データ（下記結果は試験結果であり、保証値ではありません。）
90度屈曲試験結果：100万回以上
＜屈曲試験条件＞
荷重：500gf
屈曲角度：左右90度
速度：40回/分
マンドレル径：半径40mm
摺動屈曲試験結果：1,000万回以上
＜摺動屈曲試験条件＞
曲げ半径：100mm
移動速度：30回/分
ストローク：約1m
