商品詳細

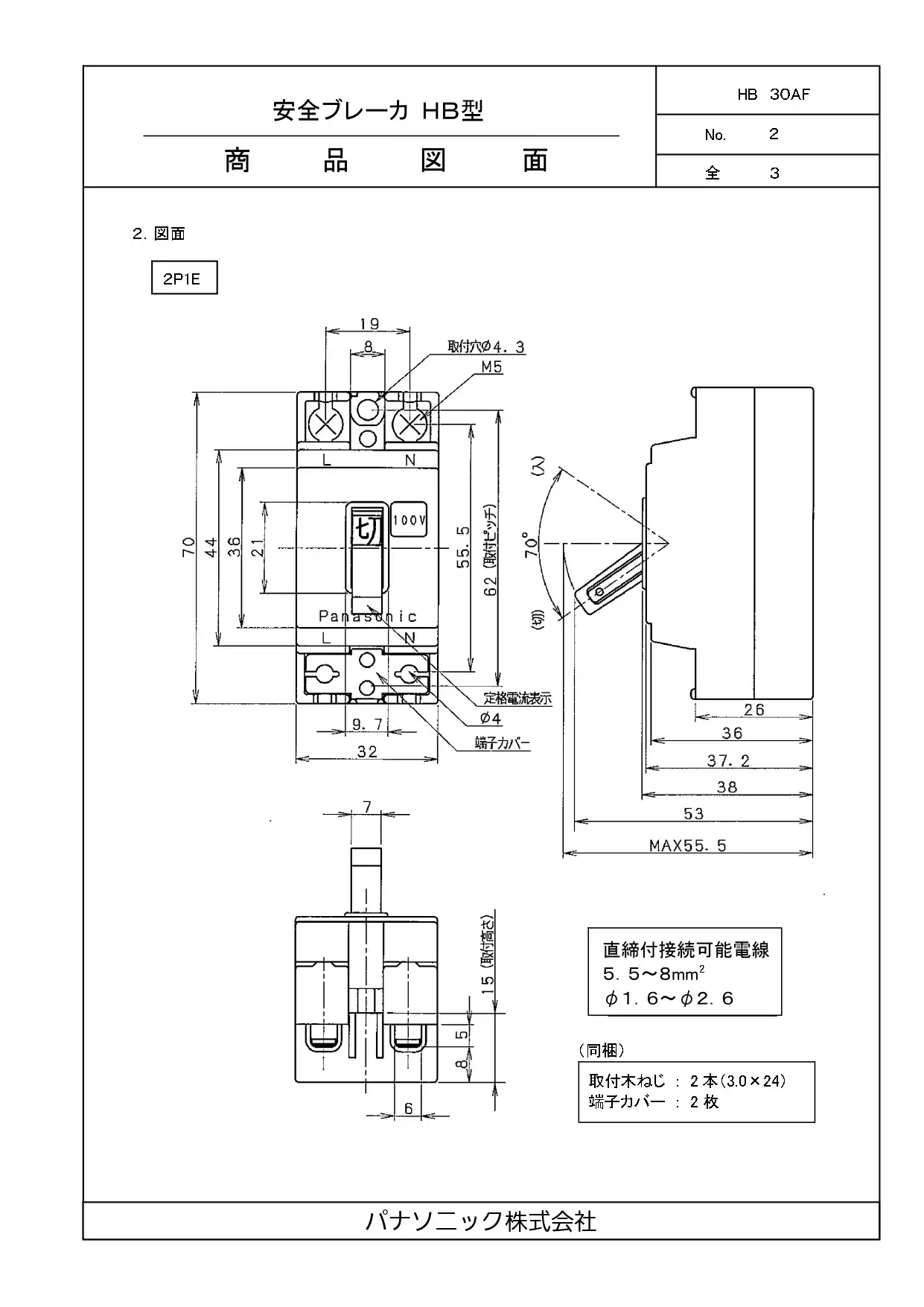

フレーム：30AF型名：HB-1E
極数素子数：2P1E
定格電流：20A
定格電圧・遮断容量：AC110V 1.5kA
端子仕様：
ソルダーレス当て金付端子
5．5-8ミリ平方メートル
φ1．6-φ2.6
注)機器用電線など、細いより線を使用する場合は、棒圧着端子をご使用下さい。
(WV2500：1.25-2．0ミリ平方メートル
WV2501：2．0-3.5ミリ平方メートル)
締付けトルク：
1.6-2.0N・m
｛16.3-20．4kgf・cm｝
質量：0.07kg
過電流引外し方式：熱動式
注)逆接続可能
注)使用する電線は、定格電流値に合った適合電線サイズを選定下さい。
注)一般分岐回路には20Aを、30Aは高容量専用回路にご使用下さい。
15A以下は機器保護用として、機器の特性(定常電流、突入電流)を考慮いただきご使用下さい。
注)S-HB型は、7．5倍を超える瞬時電流がある負荷には使用できません。
注)ブレーカーがトリップした時、ハンドルはOFF位置まで戻ります。
